Basic款光斑分析仪

引领光学研发生产的光束质量分析仪，产品类型丰富，功能全面。适用于340~1100nm光谱范围内的光束测量要求，可测量从nW到1W的不同强度激光。

Lasescope
Lasescope
Lasescope

Basic系列是引领光学研发生产的基本款系列产品。该系统普适性强，长波红外范围内激光器检测表现优异。该系列所采用相机灵敏度高，集成的快门可以进行全自动的非均匀性校正。搭配自有开发的lasescopeNX软件可用于光束实时监测 、测量激光光斑尺寸、质心位置、椭圆度、相对功率测量、光束指向稳定性、功率稳定性、2D/3D能量分布、发散角测量等，同步支持多光斑测量，支持测量数据、测量报告导出，满足日常激光参数测量需求。

产品特点

  • 标配支架底座，结构紧凑，使用方便
  • 支持手动/自动实时曝光及增益调节
  • 多种类型激光器均可测量
  • 340nm~1150nm宽光谱响应，可拓展紫外检测
  • 更小像元尺寸：低至1.67μm
  • 接口类型可选：高速USB3.0/GigE 不同产品标配
  • 软件功能强大，性价比俱佳

应用场景

光束质量分析仪的应用领域广泛，涵盖激光加工、光通信、生物医学、光学成像等多个方面。

  • 激光加工：在激光切割、焊接等加工过程中，能够实时监测光束质量，优化加工参数，提高加工精度和效率。 　　
  • 光通信：在光纤通信系统中，用于评估光纤、光放大器等器件的光束质量，确保通信信号的传输效率和质量。 　　
  • 生物医学：在医学和生物技术领域，用于光镊、细胞分拣等应用中，对激光光束进行整形和调整，以实现精确操作。　　
  • 光学成像：对光学成像系统的分辨率和对比度有重要影响，可用于镜头质检、光学系统调试等方面。

参数表

产品型号适配光谱范围分辨率像元尺寸最小检测光斑最大检测光斑最大检测功率外触发
D0307UK-Basic190-340nm
340~1100nm①		2448*20483.45μm34.5μm7.1mm1W支持
N0104GP-Basic340-1100nm①3840*27481.67μm17μm4.5mm1W不支持
N0204UB-Basic340~1100nm①
1100-1350nm		2592*19442.2μm22μm4.3mm1W不支持
N0307UK-Basic190-340nm
340~1100nm①		2448*20483.45μm34.5μm7.1mm1W支持
N0310UK-Basic340-1100nm①
1100-1350nm
190~340nm		4096*30723.45μm32μm9.8mm1W支持
N0511UK-Basic340-1100nm①
1100-1350nm
190~340nm		2048*20485.5μm55μm11.3mm1W支持
N0512UP-Basic340~1100nm①2560*25605μm50μm12.8mm1W支持
N0615UP-Basic340-1100nm①
1100-1350nm		3288*24706.4μm64μm15.8mm1W支持
N0622TP-Basic340-1100nm①
1100-1350nm		7000*70006.4μm64μm22.4mm1W支持

备注：①是基础款产品标准衰减配置的检测波段，其他波段的衰减方案需要另行购买。

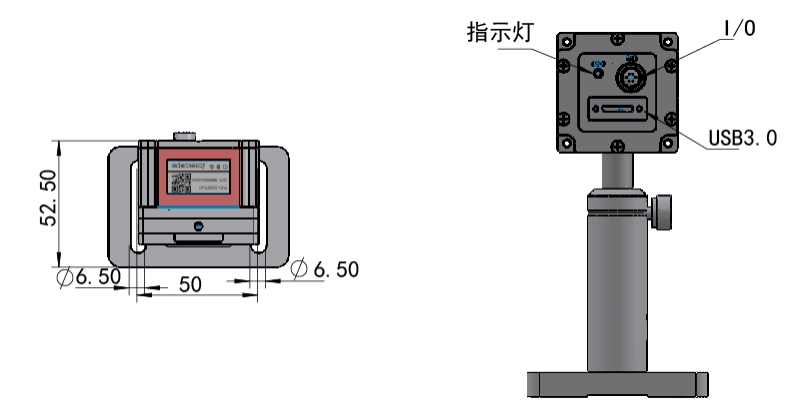

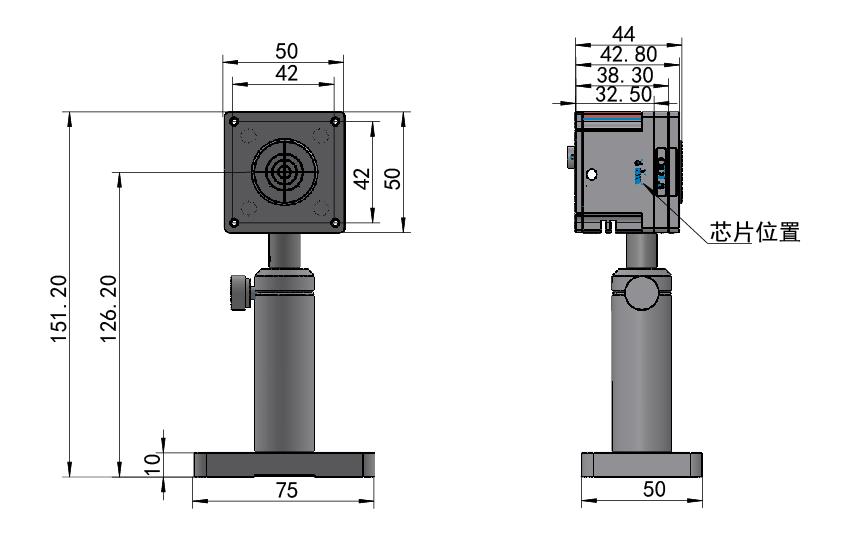

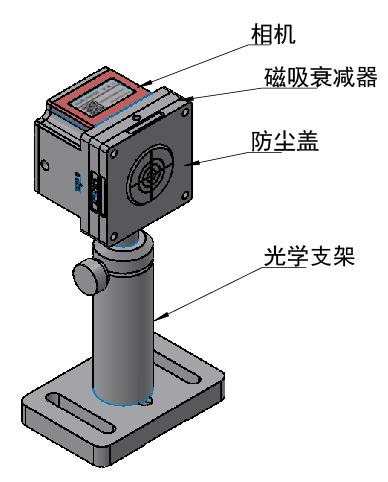

尺寸图

配件名称配件型号参数标准配置可选配置适配光谱范围
磁吸衰减器TAMB-05OD0.5 √ ×340-1100nm
磁吸衰减器TAMB-10OD1.0 √ ×340-1100nm
磁吸衰减器TAMB-20OD2.0 √ ×340-1100nm
磁吸衰减器TAMB-30OD3.0 √ ×340-1100nm
磁吸衰减器TAMB-40OD4.0 × √340-1100nm
深紫外磁吸衰减器TAMB-05DOD0.5 × √190-500nm
深紫外磁吸衰减器TAMB-10DOD1.0 × √190-500nm
深紫外磁吸衰减器TAMB-20DOD2.0 × √190-500nm
深紫外磁吸衰减器TAMB-30DOD3.0 × √190-500nm
深紫外磁吸衰减器TAMB-40DOD4.0 × √190-500nm
C口衰减器TAC-05OD0.5 × √340-1100nm
C口衰减器TAC-10OD1.0 × √340-1100nm
C口衰减器TAC-20OD2.0 × √340-1100nm
C口衰减器TAC-30OD3.0 × √340-1100nm
C口衰减器TAC-40OD4.0 × √340-1100nm
光学支架BP75手动升降Z轴方向 √ × 通用
手动位移台MZ-10升降Z=10mm × √ 通用
手动位移台MZ-10S升降Z=10mm × √ 通用
手动XY位移台MXY-1313X=13mm Y=13mm × √ 通用
手动XZ位移台MXZ-1310X=13mm Z=10mm × √ 通用

备注：

  1. 标配磁吸衰减器OD0.5/1.0/2.0/3.0。
  2. 标配光学支架（手动升降）。
  3. 依据所选型号的检测波段，可选配C口衰减器及拓展紫外测量功能，增加机械组件应对复杂的工况环境。

Lasescope NX是引领光学定制研发的一款用于Windows 系统的激光光束分析专门算法软件，算法精准、功能强大。在准确获取光斑的尺寸位置、光斑大小形貌的同时，可以在设备加工时调整激光加工的准确位置。

软件环境：Windows 10/11，64位，预装MS Office或者WPS

硬件配置：≥8G内存，CPU主频≥2.5G，内核≥4，建议i5及以上同等型号，最佳显示分辨率1920*1080

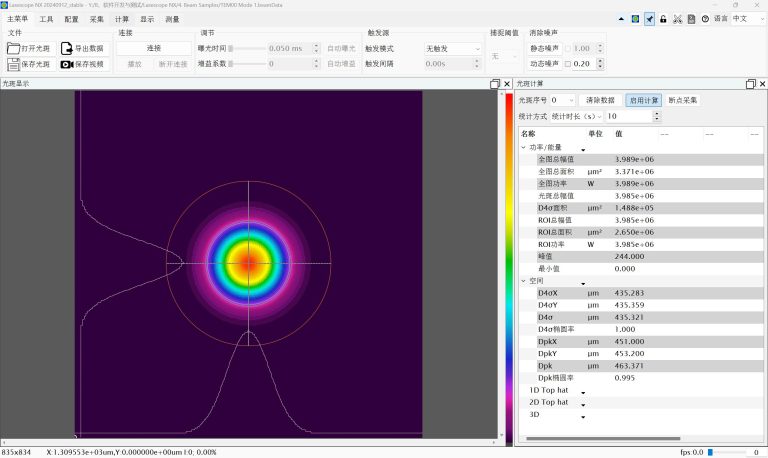

光斑形貌

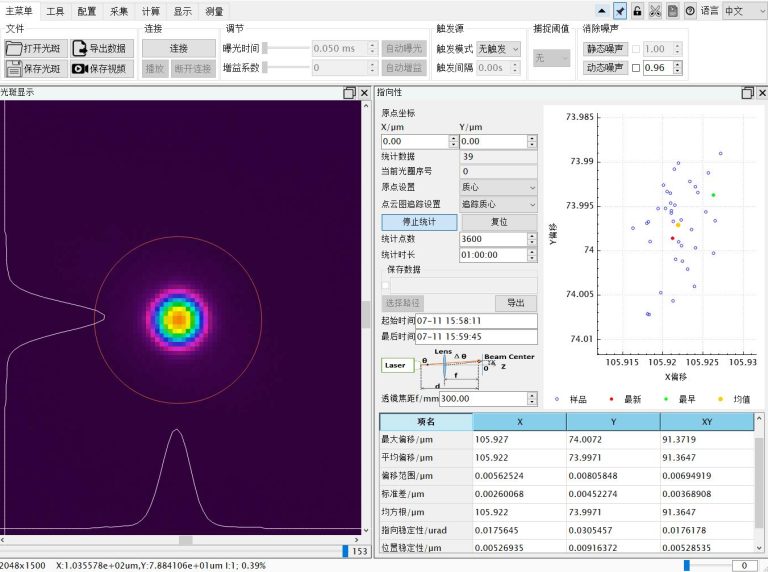

光路指向性

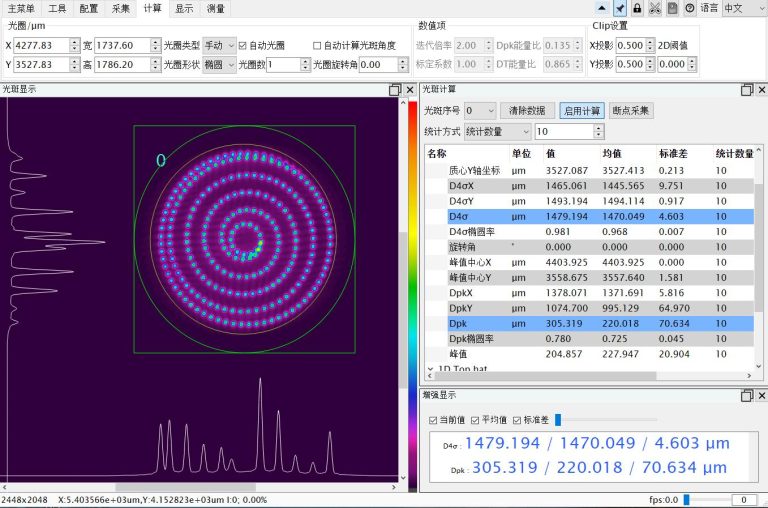

精度检测

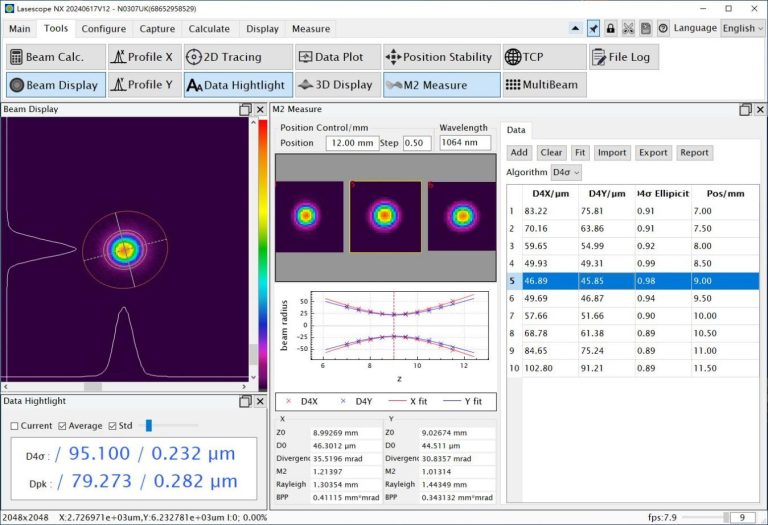

BPP因子

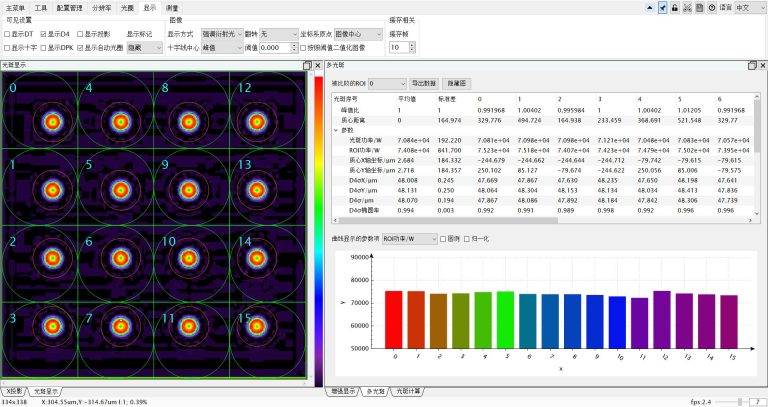

多光斑检测
